Stahl-Montageplatte für Türwächtermontage an Glasrahmen / für Kurzschilder oder Rundrosetten

Ausführung wählbar

Sofort verfügbar, Lieferzeit: 1-3 Tage

Abmessung

175 x 170 mm

205 x 170 mm

Hier anmelden

Artikelnummer: 991470

Hersteller: GFS

Details zu "Stahl-Montageplatte für Türwächtermontage an Glasrahmen / für Kurzschilder oder Rundrosetten"

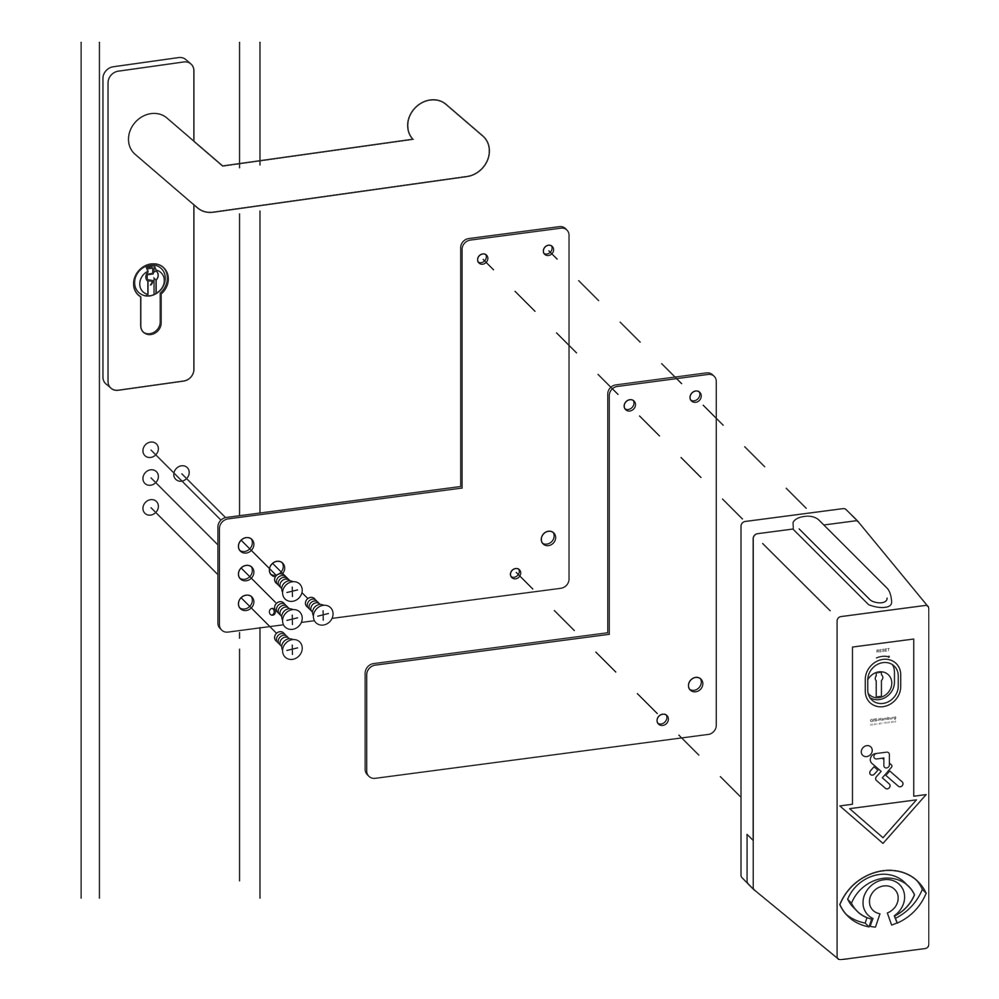

• Winkel-Platte für die Montage von Türwächtern an Glasrahmentüren und Rohrrahmentüren, passend für kurze Türschilder oder Rundrosetten
• Abmessung: 175 x 170 x 3 mm
• (Abstand Mitte Drückerstift bis Unterkante Türschild kleiner/gleich 130 mm)
• Material: Stahl, pulverbeschichtet
• Farbe: grün (RAL 6029)
• rechts und links verwendbar

• KBV Artikelnummer: 991470

GFS

GfS - Gesellschaft für Sicherheitstechnik mbH
Tempowerkring 15
21079 Hamburg

Fon: +49 (0)40 - 790 195 - 0
E-Mail: info@gfs-online.com

Was unterscheidet einen "Türwächter mit Einhandbedienung" von einem "Schwenk-Türwächter"?

Der Hauptunterschied liegt in der Bedienung: Der Einhand-Türwächter wird vertikal nach unten geschoben (mit nur einer Hand) unter der Klinke, was die Tür freigibt und einen Alarm auslöst, während der Schwenk-Türwächter seitlich zur Seite geschwenkt werden muss, um die Klinke freizugeben, was auch einen Alarm auslöst.
Einhand-Wächter sind für eine schnelle, einhändige Notentriegelung konzipiert (DIN EN 179), während Schwenk-Wächter oft auch an Treibriegeln oder Fenstern genutzt werden und eine seitliche Schwenkbewegung erfordern.

Einhand-Türwächter

Bedienung: Wird mit einem Druck auf die Türklinke senkrecht nach unten geschoben.
Funktion: Blockiert die Klinke, bis sie heruntergedrückt wird, wodurch ein Alarm ertönt (oft Voralarm und Hauptalarm).
Zweck: Erlaubt eine schnelle Öffnung mit nur einer Hand, konform mit DIN EN 179.

Schwenk-Türwächter

Bedienung: Muss seitlich (links oder rechts) weggeschwenkt werden, um die Klinke zu entriegeln.
Funktion: Blockiert die Klinke, bis er zur Seite geschwenkt wird; beim Schwenken ertönt ein Alarm.
Zweck: Sicherung von Türklinken und Treibriegeln, auch für Fenstergriffe geeignet, Piktogramme zeigen Schwenkrichtung an.

Gemeinsamkeiten

Beide dienen der Fluchtwegsicherung.
Beide lösen einen Alarm aus, wenn die Tür unbefugt geöffnet wird.
Beide können mit einem Schlüssel deaktiviert werden, um die Tür normal zu öffnen.
Beide werden batteriebetrieben.

Was ist bei der Montage von Türwächtern zu beachten?

Türwächter werden in der Regel direkt unterhalb des Türdrückers (der Türklinke) montiert, um eine unbefugte Benutzung von Notausgängen zu signalisieren und zu verhindern.

Grundlegende Schritte der Montage

Die Installation erfolgt meist in wenigen Schritten, da viele Modelle batteriebetrieben sind und keine Elektroinstallation benötigen:

Positionierung: Platzieren Sie den Türwächter so unter dem Türdrücker, dass der Abstand weniger als 1 cm beträgt. Der Türwächter muss den Türdrücker in seiner normalen Position blockieren.
Markierung: Markieren Sie die Bohrlöcher auf dem Türblatt oder dem Rahmen. Achten Sie darauf, dass die Löcher mittig auf dem Rahmen liegen.
Befestigung:

Standardmontage: Das Gerät wird meist mit drei oder vier Schrauben direkt auf dem Türblatt befestigt.
Brandschutztüren: Hier wird oft eine spezielle Brandschutzmontageplatte mit Spezialkleber aufgebracht, um die brandhemmende Wirkung der Tür nicht durch Bohrlöcher zu beeinträchtigen.
Rahmentüren: Für Rohrrahmentüren werden oft Adapter- oder Montageplatten verwendet, die mit wenigen Schrauben fixiert werden.
Sicherung: Nach dem Festschrauben der Montageplatte wird das Gehäuse des Türwächters aufgesetzt und gegebenenfalls mit Sicherungsstiften oder Nieten gesichert.

Wichtige Hinweise

Ausrichtung: Der Anschlag des Türwächters muss so liegen, dass er die Öffnungsrichtung des Drückers blockiert.
Funktionsprüfung: Nach der Montage muss sichergestellt werden, dass der Alarm beim Herunterdrücken der Klinke auslöst und der Schlüssel zur Quittierung einwandfrei funktioniert.
Sicherheit: Während der Montage sollte der Schlüssel abgezogen sein.

Welche Funktion erfüllen Türwächter?

Ein Türwächter dient primär der Absicherung von Notausgängen und Fluchttüren gegen unbefugte Benutzung, ohne deren Funktion im Ernstfall zu beeinträchtigen.
Hauptfunktionen und Einsatzzwecke Schutz vor Missbrauch:

Er verhindert, dass Fluchttüren im Alltag als normale Ein- oder Ausgänge genutzt werden, etwa um sich unbemerkt zu entfernen oder Waren zu stehlen (Diebstahlschutz).
Optische und akustische Hemmschwelle: Durch seine auffällige Farbe (meist Grün) signalisiert er, dass die Tür alarmgesichert ist. Bei Betätigung der Türklinke löst er einen lauten Alarm (bis zu 95 dB) aus, der das Personal informiert.

Gewährleistung der Fluchtwegfunktion: Im Notfall ermöglichen moderne Einhand-Türwächter das Öffnen der Tür mit nur einem Handgriff gemäß den Normen DIN EN 179 und DIN EN 1125.

Wie funktioniert ein Türwächter?

Funktionsweise

Voralarm (optional): Bei leichtem Herunterdrücken der Klinke warnt ein kurzer Ton vor dem drohenden Hauptalarm.

Hauptalarm: Wird die Klinke vollständig durchgedrückt, rastet der Türwächter in einer Endposition ein und löst Daueralarm aus.
Quittierung: Der Alarm kann nur durch autorisierte Personen mit einem speziellen Geräteschlüssel abgestellt und zurückgesetzt werden.

Einzelfreigabe: Berechtigte Personen können die Tür mit einem Schlüssel (über die Schlossfalle) öffnen, ohne den Alarm auszulösen.
