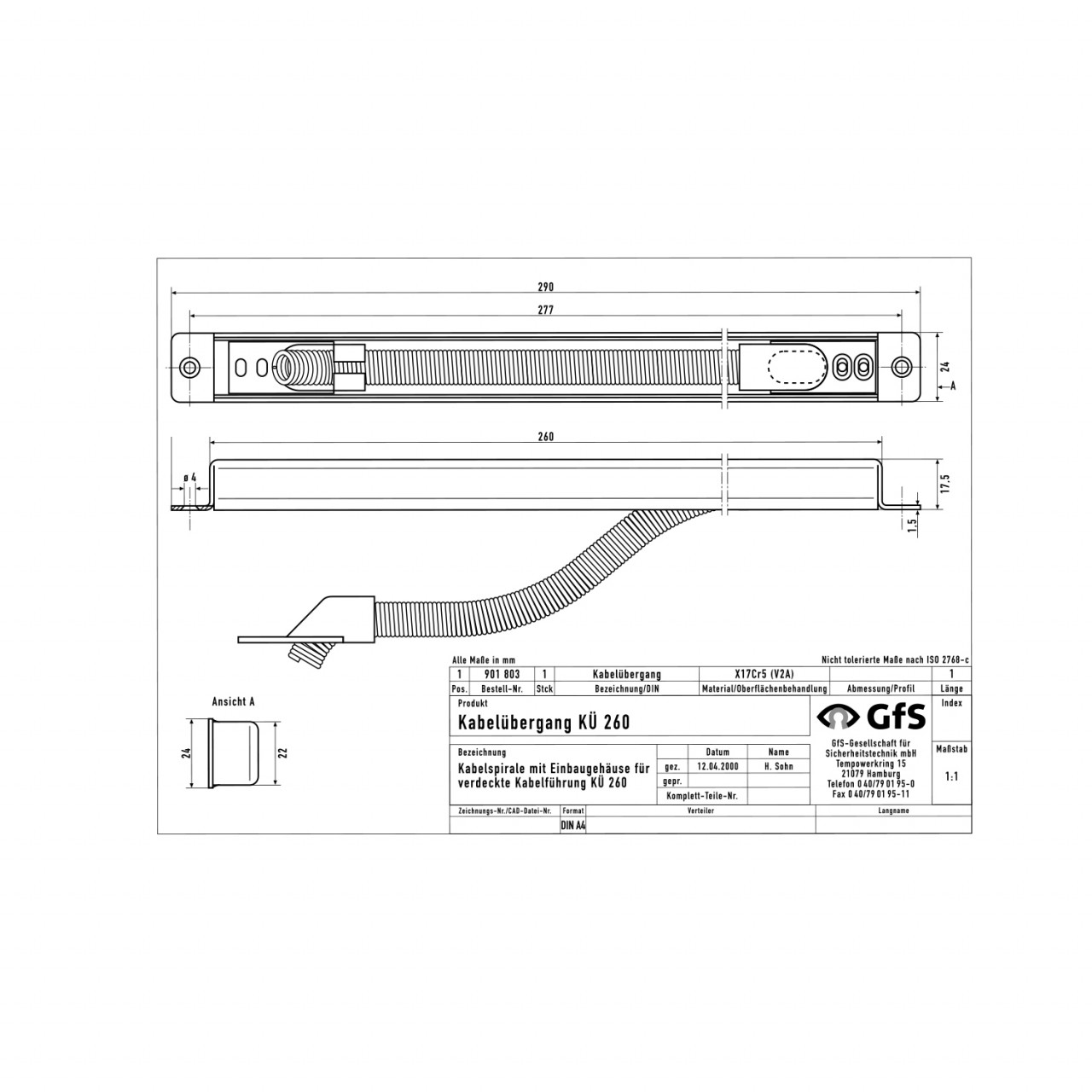

Kabelübergänge für Metalltüren mit Einbaugehäuse aus Edelstahl: 25x260x17 mm / Spirallänge: 200 mm

Q: Wozu dient ein Kabelübergang?

Der Kabelübergang ist ein idealer Schutzmantel für jedes Kabel, um in Türen, Toren, Fenstern usw. eingebaute elektromechanische Sicherheitsschlösser, Mikroschalter, Alarmgeber u. ä. elektrisch anzuschließen. Die robuste Metallspirale zum Einsetzen flexibler Anschlusskabel bis zu 10,8 mm Durchmesser gewährleistet ein quetschfreies Rückführen der Verkabelung in den Aufnahmekasten beim Schließen der Tür/des Fensters.

Kabelübergänge für Metalltüren mit Einbaugehäuse aus Edelstahl: 25x260x17 mm / Spirallänge: 200 mm

Ausführung wählbar

Sofort verfügbar, Lieferzeit: 1-3 Tage

Abmessung

25 x 260 x 17 mm

Hier anmelden

Artikelnummer: 901803

Details zu "Kabelübergänge für Metalltüren mit Einbaugehäuse aus Edelstahl: 25x260x17 mm / Spirallänge: 200 mm"

• Kabelübergang für Metalltüren mit Einbaugehäuse
• mit eckigen Endstücken
• Material: Edelstahl (biegsam & stabil)
• Abmessung: 25 x 260 x 17 mm
• Spirallänge: 200 mm
• KBV Artikelnummer: 901803

Wozu dient ein Kabelübergang?

Der Kabelübergang ist ein idealer Schutzmantel für jedes Kabel, um in Türen, Toren, Fenstern usw. eingebaute elektromechanische Sicherheitsschlösser, Mikroschalter, Alarmgeber u. ä. elektrisch anzuschließen. Die robuste Metallspirale zum Einsetzen flexibler Anschlusskabel bis zu 10,8 mm Durchmesser gewährleistet ein quetschfreies Rückführen der Verkabelung in den Aufnahmekasten beim Schließen der Tür/des Fensters.

Wie wird ein Kabelübergang montiert?

Die Kabelverbindung wird am günstigsten im oberen Teil der Türen bzw. Fenster montiert. Für das Metallprofil ist eine Ausfräsung erforderlich. Die elektrischen Leitungen werden vor der Montage durch die biegsame Welle, die Schutzkappen und das Metallprofil durchgezogen. Zur Weiterführung der elektrischen Leitungen von der Kabelverbindung in Tür/Fenster oder Zarge sind genügend große Bohrungen vorzusehen, damit die Leitung leicht weitergeführt werden kann.
Die Kabelverbindung erlaubt eine Öffnung der Türen und Fenster bis 180°. Der Abstand zwischen Tür/Fenster und der Zarge darf im geöffneten Zustand nicht mehr als 40 mm betragen. Ein wesentlicher Verarbeitungsvorteil der Kabelverbindung ist, dass der Aufnahmekasten aus massivem Edelstahl besteht und für den Einbau problemlos weiterbearbeitet werden kann.
